프로젝트에 적합한 석영 튜브 크기를 선택하는 방법은 무엇입니까?

올바른 선택 석영 유리관 크기를 조정하려면 외경(OD), 벽 두께, 길이, 재료 등급 등 4가지 매개변수를 애플리케이션에 맞춰야 합니다. 네 가지를 모두 올바르게 설정하면 석영 관로 , UV 램프, 반도체 확산 시스템 또는 적외선 히터가 사양에 따라 안정적으로 작동합니다. 하나라도 놓치면(특히 가압 또는 진공 시스템의 벽 두께) 튜브가 열에 의해 균열, 붕괴 또는 파손될 수 있습니다. 이 가이드는 엔지니어, 조달 관리자 및 실험실 기술자 소싱을 위한 구조화된 선택 프레임워크를 제공합니다. 융합 석영 또는 용융 실리카 튜브 산업 및 과학 응용 분야용 제품.

선택 프로세스는 다음 5단계로 이루어집니다. (1) 열 및 화학적 환경 정의, (2) 필요한 OD 및 보어 결정, (3) 압력 또는 진공 작업에 대한 최소 벽 두께 계산, (4) 올바른 선택 석영 튜브 등급(투명, 낮은 OH, 유백색 또는 유색), (5) 이용 가능 여부 및 리드 타임을 담당자에게 확인하십시오. 석영 유리 튜브 공급 업체 . 각 단계는 참조 데이터 및 작업 예제를 통해 아래에 자세히 설명되어 있습니다.

석영 유리관 제품군: 6가지 표준 형태

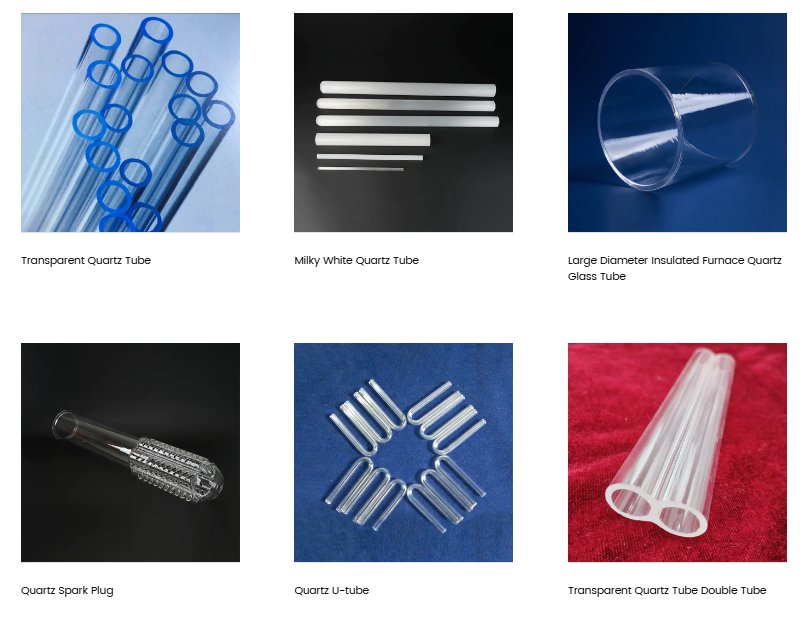

아래 이미지는 Yancheng Mingyang의 대표적인 제품 형태 6가지를 보여줍니다. 석영 유리관 범위. 각 형태는 표준 투명 튜빙부터 복잡한 이중 보어 및 U자형 튜브 형상에 이르기까지 뚜렷한 적용 요구 사항을 해결합니다.

표시된 제품군에서: 투명한 석영관 (왼쪽 상단, 파란색 끝) — 표준 투명 용융 실리카 튜브 SiO2 함량이 99.9% 이상, 광투과도가 93% 이상으로 UV 램프, 반도체 용광로, 광학 기기에 사용됩니다. 유백색 석영 튜브 (상단 중앙) - 융합 중 제어된 버블링에 의해 생성된 반투명(불투명) 튜브로, 확산 복사 분포가 필요한 적외선 가열 응용 분야에 최적화되었습니다. 대구경 절연로 석영 유리 튜브 (오른쪽 위) — 넓은 구멍 고온 석영 튜브 최대 1200°C 연속 서비스까지 확산로 및 CVD 반응기 응용 분야에 적합합니다. 석영 점화 플러그 (왼쪽 아래) — Mingyang 시설의 2차 처리 능력을 보여주는 정밀 가공된 석영 구성 요소입니다. 석영 U자관 (하단 중앙) - 구부러진 석영 파이프 열 교환기 및 순환 유체 시스템 응용 분야용. 투명한 석영관 Double Tube (오른쪽 아래) — 동축 이중 보어 유리 파이프 UV 살균 램프 어셈블리 및 특수 화학 반응기와 같이 단일 본체에 두 개의 독립적인 유체 또는 가스 채널이 필요한 응용 분야에 적합합니다.

1단계: 열 및 화학적 환경 정의

치수를 지정하기 전에 작동 환경을 정의하십시오. 석영 유리는 붕규산 유리와 성능이 다릅니다( 높은 붕규산염 유리는 약 820°C에서 부드러워집니다. 융합 석영 1665°C에서 연화됨) 따라서 첫 번째 질문은 응용 분야에 실제로 석영이 필요한지, 아니면 화학 실험실의 고보로실리케이트 측정 컵, 삼각형 플라스크 및 삼각형 모양 깔대기에 사용되는 붕규산 유리가 충분한지 여부입니다. 작동 온도가 지속적으로 500°C를 초과하거나 열충격이 예상되는 경우(빠른 가열/냉각 주기) 석영이 올바른 선택입니다.

화학적 호환성은 두 번째 환경 요인입니다. 석영 유리관 거의 모든 산(염산, 황산, 질산, 불화수소 제외)과 대부분의 유기 용매에 저항하므로 화학 산업 파이프라인의 부식성 매체 전달을 위한 표준 선택입니다. 의료 및 실험실 환경에서 생체 적합성으로 인해 멸균 장비 및 분석 장비에 적합합니다. 불화수소산 또는 뜨거운 인산과 관련된 응용 분야에는 PTFE 라이닝 튜브와 같은 대체 재료가 필요합니다.

2단계: 응용 분야에 맞는 외부 직경과 보어 결정

외부 직경(OD)은 꼭 맞아야 하는 피팅, 플랜지 또는 용광로 보어에 의해 결정됩니다. 보어(내경, ID)는 유체나 가스 유량 또는 튜브를 통과해야 하는 구성 요소(예: 가열 요소 또는 광섬유 프리폼)에 의해 결정됩니다. 아래의 가로 막대 차트는 각 주요 응용 분야 범주에 대한 가장 일반적인 OD 범위를 보여줍니다. 석영 튜브 .

차트는 반도체 용광로 튜브 애플리케이션이 용광로 튜브 보어 내에서 150mm, 200mm 및 300mm 실리콘 웨이퍼 배치를 수용해야 하기 때문에 50mm에서 200mm까지 가장 넓은 OD 범위를 요구한다는 것을 보여줍니다. 이는 가장 크고 가장 까다로운 부문입니다. 고온 석영 튜브 일반적으로 위의 제품 이미지에 표시된 것과 같은 대구경의 절연로 석영 유리 튜브가 필요합니다. UV 살균 램프와 할로겐 적외선 히터 튜브는 좁은 직경의 끝 부분(각각 8~25mm 및 10~20mm)을 차지하며 구조적 하중 용량보다는 엄격한 OD 허용 오차와 우수한 UV 투과율이 주요 선택 기준입니다. 실험실 및 광섬유 프리폼 지지 튜브는 중간 범위(4~30mm)에 걸쳐 있으며 종종 가장 엄격한 치수 공차를 요구합니다. 일반적으로 정밀 광학 응용 분야의 OD 공차는 ±0.1mm입니다. 화학 반응기 파이프라인은 유량 및 반응기 규모에 따라 15mm에서 100mm 이상까지 일상 조달에서 가장 광범위한 실제 범위를 포괄합니다. 에 대한 맞춤형 석영 튜브 표준 범위 밖의 요구 사항에 대해 Yancheng Mingyang은 확인된 치수 제어를 통해 사양에 따른 도면 및 가공을 제공합니다.

3단계: 압력 및 진공 의무에 대한 최소 벽 두께 계산

벽 두께는 안전에 가장 중요한 치수입니다. 석영관 선택. 벽 두께가 과소하게 지정되면 내부 압력으로 인해 튜브가 파열되거나 외부 진공으로 인해 튜브가 붕괴될 수 있습니다. 다음 공식(ASME B31.3 화학 공장 배관, 유리 재료에 적용)은 보수적인 첫 번째 추정치를 제공합니다.

t_min = (P x OD) / (2 x SP)

여기서 P = 내부 게이지 압력(MPa), OD = 외부 직경(mm), S = 용융 석영의 허용 응력(실온에서 지속 하중의 경우 약 7MPa, 800°C 이상에서는 50% 감소). 석영의 경우 취성 파손 모드로 인해 최소 4x의 안전 계수가 권장됩니다.

• 예 1(UV 램프 봉투): OD = 20mm, 내부 압력은 대략 대기압(0게이지)입니다. 최소 벽: 1.0~1.5mm가 표준입니다. 주요 동인은 압력이 아닌 기계적 핸들링 견고성입니다.
• 실시예 2(가압 화학 반응기, 0.3MPa): OD = 50mm, P = 0.3MPa, S = 7MPa. t_min = (0.3 x 50) / (2 x 7 0.3) = 15/14.3 = 1.05mm. 4x 안전계수 적용: 최소 벽 = 4.2mm. 표준 가용성을 위해 5mm 벽을 지정하십시오.
• 예 3(반도체 확산로, 진공 0.01Pa): 붕괴 압력이 지배합니다. 100mm OD 튜브의 경우 진공 서비스를 위한 최소 벽은 유한 요소 분석으로 검증된 바와 같이 일반적으로 3~4mm입니다. 상담해 보세요 석영 유리 튜브 공급 업체 진공 정격 벽 두께 확인용.

에 대한 석영 관로 대기압에서 적용할 때 벽 두께는 주로 열 구배 관리에 의해 결정됩니다. 벽이 얇을수록 온도 평형이 더 빨리 이루어지지만(열 응력이 낮음) 기계적 강도가 떨어집니다. 표준 대기로 튜브의 경우 OD 50~100mm의 벽 두께는 2~3mm가 일반적입니다.

4단계: 귀하의 응용 분야에 적합한 석영 등급 선택

전부는 아니다 석영 유리관 등급은 상호 교환 가능합니다. 등급에 따라 수산기(OH) 함량, 투과 스펙트럼, 기포 밀도 및 표면 마감이 결정되며, 각 요소는 특정 응용 분야의 성능에 영향을 미칩니다. 아래의 레이더 차트는 6가지 선택 기준에 따라 4가지 주요 등급을 비교합니다.

레이더 차트는 가장 일반적으로 조달되는 세 가지 석영 튜브 등급 간의 장단점을 강조합니다. 투명한 고-OH 석영 (제품 이미지에서 끝이 파란색 튜브로 표시됨)은 UV 투과율과 광학 선명도가 뛰어나므로 UV 석영관 살균 램프, UV LED 포장, UV 융합 석영 큐벳 등의 응용 분야 UV 석영판 구성 요소. 그러나 상대적으로 높은 수산기 함량(일반적으로 150~300ppm OH)으로 인해 2.72미크론의 OH 흡수로 인해 램프가 조기 어두워지는 고압 수은 램프 또는 메탈 할라이드 HID 소스에는 적합하지 않습니다. 저-OH 탈수산화 용융 실리카 튜브 OH 함량이 10ppm 미만(진공 탈수산화를 통해 달성 가능한 5ppm 미만)인 경우 낮은 OH 축에서 가장 높은 점수를 얻었으며 튜브가 전체 서비스 수명 동안 IR 복사를 효율적으로 전송해야 하는 HID 램프 외피, 할로겐 램프 튜브 및 원적외선 석영 튜브 히터 응용 분야에 대한 올바른 선택입니다. 유백색(불투명) 석영관 우수한 확산 IR 방출 대신 UV 및 가시광선 투과율을 완전히 희생하므로 튜브 표면 전체에 균일한 열 분포가 필요한 적외선 원적외선 석영 튜브 히터 및 탄소 섬유 석영 히터 어셈블리에 선호되는 등급입니다. 낮은 OH 등급과 유백색 등급 모두 투명 석영과 동일한 우수한 내열성과 내화학성을 유지합니다. 반도체 CVD 튜브와 같이 SiO2 함량을 99.9% 이상으로 확인해야 하는 응용 분야의 경우 석영 도가니 응용 프로그램 또는 융합 석영 rods 실험실용 석영 도가니 지지대로 사용 - 분석 인증서(CoA) 문서를 공급업체에 요청해야 합니다.

5단계: 길이 공차, 치수 표준 및 맞춤 사양

표준 석영 유리관은 1000mm, 1500mm, 2000mm 길이로 제공됩니다. 허용 오차 ±1mm의 절단 길이가 표준입니다. 추가 리드 타임으로 정밀 광학 및 반도체 응용 분야에 더 엄격한 공차(±0.5mm 이상)를 사용할 수 있습니다. 아래 선형 차트는 치수 공차 요구 사항이 표준 생산 시설의 실제 OD 범위 가용성에 어떤 영향을 미치는지 보여줍니다.

꺾은선형 차트는 석영 튜브 조달의 근본적인 균형을 보여줍니다. 치수 공차 요구 사항이 엄격해짐에 따라 정밀 드로잉 및 연삭 작업의 한계로 인해 달성 가능한 최대 외경이 감소합니다. 표준 공차 등급(±1mm)에서는 최대 200mm의 OD를 사용할 수 있으며 전체 범위의 반도체 용광로 튜브 및 대형 화학 반응기 응용 분야를 포괄합니다. 광학 등급 공차(±0.2mm)에서 실제 최대 OD는 약 80mm이며, 이는 대부분의 실험실 및 광섬유 프리폼 지지 튜브 응용 분야를 포괄합니다. 반도체 등급 공차(±0.1mm)에서 최대 OD는 약 50mm이며, 이는 부서지기 쉬운 재료에 대해 이러한 수준의 정밀도를 달성하는 데 필요한 집중적인 연삭 및 연마 작업을 반영합니다. 에 대한 맞춤형 석영 튜브 큰 OD와 엄격한 허용 오차를 결합하는 요구 사항(예: 특수 MOCVD 반응기의 허용 오차가 ±0.2mm인 150mm OD 튜브)의 경우 리드 타임이 4~8주 연장되는 것이 일반적이며 프로젝트 계획 시 이를 고려해야 합니다. Yancheng Mingyang은 치수 사양에 대한 엔지니어링 컨설팅을 제공하여 고객이 기능적 요구 사항을 충족하는 최소 공차 등급을 식별하고 배송 시간을 불필요하게 연장하고 조달 비용을 증가시키는 과도한 사양을 피할 수 있도록 돕습니다.

응용 분야별 석영 튜브 선택 참조

다음 표에는 4단계 선택 프레임워크가 가장 일반적인 석영 유리 튜브 응용 분야에 대한 빠른 참조 가이드로 통합되어 있습니다. 이는 표준의 전체 제품 범위를 포괄합니다. 고순도 석영 유리관 그리고 석영 유리 막대 특수 가열 및 광학 제품에 대한 구성 요소입니다.

튜브를 넘어서는 석영 유리 제품: 확장된 제품군

동안 석영 유리관 그리고 유리 파이프 제품이 제품군의 핵심을 구성하는 Yancheng Mingyang은 보완적인 응용 분야 요구 사항을 충족하는 광범위한 석영 및 특수 유리 제품 포트폴리오를 공급합니다. 여기에는 다음이 포함됩니다 석영 유리 막대s (융합 석영 막대 및 수정 수정 막대) 광학 및 구조적 응용 분야용, 석영 유리 시트 그리고 석영 유리창 진공 챔버 및 광학 어셈블리용 패널, UV 석영판 그리고 구멍이 있는 UV 원형 석영 플레이트 포토리소그래피 및 UV 경화 시스템용 UV 융합 석영 큐벳 그리고 quartz cuvette rectangular formats for spectroscopy and analytical instruments.

난방제품 부문에서는 할로겐 히터 적외선 튜브, 원적외선 석영관 히터 어셈블리 및 탄소 섬유 석영 히터 그리고 석영 탄소 섬유 적외선 가열 튜브 산업 공정 가열 응용 분야를 위한 제품입니다. 이러한 가열 제품은 유백색 및 낮은 OH 석영 튜브 등급을 활용하여 적외선 방출 효율을 극대화합니다. 실험실 및 과학 연구 응용 분야의 경우 범위에는 다음이 포함됩니다. 실험실 석영 도가니 그리고 실리카 도가니 실험실 제품, 불투명 용융 실리카 도가니 결정 성장을 위한 투명한 석영 도가니 용융물을 시각적으로 모니터링해야 하는 공정에 대한 변형입니다. 특산품에는 다음이 포함됩니다 석영 유리 악기 , 높은 붕규산염 measuring cup , 삼각형 모양의 깔때기 , 그리고 삼각플라스크 화학 유리 제품 - 표준 실험실 유리 제품과 고성능 석영 세그먼트를 연결합니다.

회사에서도 공급하고 있어요 소리 치유 도구 포함하여 크리스탈 노래 그릇 , 수정 연금술 그릇 , 석영 크리스탈 소리굽쇠 , 크리스탈 노래 트라이앵글 , 크리스탈 하프 , 그리고 크리스탈 노래 성배 제품 - 치료 및 악기용으로 고순도 용융 석영 유리의 음향 공명 특성을 활용하는 응용 분야가 성장하고 있습니다.

염성명양석영제품유한회사 소개

Yancheng Mingyang Quartz Products Co., Ltd. 석영 및 특수유리 제품을 전문적으로 생산하는 회사입니다. 장쑤성 금주명덕석영유리유한공사의 생산공장입니다. 회사는 창립 이래 빠르게 발전해 왔으며, 국내외의 첨단 기술과 생산 장비를 도입하고 지속적으로 제품 품질을 개선해 왔습니다. 자체 제조 장점을 바탕으로 이 회사는 시장에 적합하고 다양한 고객의 요구를 충족하는 다양한 제품을 개발하여 전 세계 고객의 긴급한 생산 문제를 해결했습니다.

회사의 제품에는 다음이 포함됩니다. 석영 유리관s , 이중 구멍 석영 유리관, 석영 유리 막대, 석영 시트, 사파이어 창, 불화 칼슘 유리 창, 적외선 자외선 코팅, 고압 저항 알루미 노 규산염 유리 창 패널, 석영 유리 기기, 고 붕규산 유리 기기, 석영 도가니, 석영 금도금 튜브, 석영 히터, 석영 적외선 가열 튜브, 원적외선 방향 복사 히터, 자외선 살균 램프 및 기타 특수 유형의 석영 유리 제품. 회사는 전문적인 관습입니다. 석영 유리관 공급업체 그리고 Glass Pipe Factory, serving customers in semiconductors, optics, chemicals, new energy, medical, and electric light source industries across Europe, America, Japan, South Korea, and beyond.
