석영 도가니와 실리카 도가니의 차이점은 무엇입니까?

이 용어는 일상적인 대화에서 종종 같은 의미로 사용되지만 석영과 실리카 도가니의 주요 차이점은 분자 구조, 제조 공정 및 순도 수준 . 석영 도가니 일반적으로 고순도 천연 석영 결정이나 합성 전구체로 만들어지며, 결정질 또는 투명도가 높은 융합 구조 . 실리카 도가니(종종 용융 실리카 또는 불투명 실리카를 지칭함)는 일반적으로 정제된 모래로 만들어지며 비결정질(비정질) 구조 열충격에 대한 내성은 더 높지만 화학적 순도는 약간 낮습니다.

간단히 말해서, 애플리케이션에 다음이 필요한 경우 최고의 화학적 불활성 및 투명성 (반도체 웨이퍼 성장 등) 석영이 표준입니다. 귀하의 지원서에 다음이 포함된 경우 급속한 온도 순환 더 낮은 비용으로 비철 금속을 녹이는 용융 실리카가 산업적으로 선호되는 선택입니다.

재료 구성 및 구조적 무결성

결정질 대 비정질 상태

석영은 자연적으로 발생하는 이산화규소($SiO_2$)의 결정 형태입니다. 석영 도가니에 대해 이야기할 때 일반적으로 다음을 언급합니다. 융합 석영 . 고순도 천연 석영 결정체를 2000℃ 이상의 온도에서 녹여 만든 소재입니다. 2000°C . 생성된 물질은 높은 수준의 구조적 "기억"과 극도의 순도를 유지합니다. 99.99% $SiO_2$ .

실리카 도가니, 특히 용융 실리카로 분류되는 도가니는 규사로 만들어집니다. 화학적으로 동일하지만($SiO_2$), 원료에는 더 많은 미량 원소(알루미늄, 철, 칼슘 등)가 포함되어 있습니다. 생산 과정에서 실리카는 결정화를 방지하기 위해 녹고 빠르게 냉각되어 "유리질" 무정형 상태를 형성합니다. 이러한 결정 구조의 부족은 실리카 도가니에 열팽창에 대한 우수한 저항성 .

순도 및 미량원소

순수성은 하이테크 제조에서 결정적인 요소입니다. 석영 도가니 실리콘 잉곳을 당기기 위해 Czochralski(CZ) 공정에 사용되는 50ppm(백만분율) 미만의 총 불순물 수준 . 도가니에서 용융된 실리콘으로 금속이 침출되면 결과 반도체의 전기적 특성이 손상됩니다. 실리카 도가니는 여전히 깨끗하지만 내부에 불순물 수준이 있을 수 있습니다. 100-500ppm 범위 , 전자 제품보다 주조 작업에 더 적합합니다.

열 성능 및 내열성

극심한 열을 견딜 수 있는 능력은 두 재료 모두의 특징이지만 "열 충격"(재료에 균열을 일으키는 급격한 온도 변화)에 다르게 반응합니다.

• 연화점: 융합 석영은 연화점이 약간 더 높습니다. 1680°C 반면 용융 실리카는 1600°C 불순물 함량에 따라 다릅니다.
• 열팽창 계수(CTE): Both materials have an incredibly low CTE, approximately $5.5 \times 10^{-7} / °C$. This means they barely expand when heated.
• 열충격 저항: 용융 실리카는 열충격의 왕입니다. 실리카 도가니를 가열하여 1100°C 그리고 부서지지 않게 찬물에 담궈주세요. 석영 도가니 역시 탄력이 있지만 고온에서 너무 오랫동안 보관할 경우 "실투화"(재결정화)되기 쉽습니다.

실투는 석영의 중요한 관심사입니다. 이상으로 가열하면 1150°C 장기간 동안 무정형 용융 석영은 다시 결정 상태(크리스토발석)로 변형되기 시작합니다. 이러한 전이로 인해 흰색의 탁한 외관이 생성되고 도가니가 부서지기 쉬워 결국 구조적 결함이 발생하게 됩니다.

물리화학적 특성의 비교

애플리케이션 및 산업 사용 사례

선택 시기 석영 도가니

석영 도가니는 다음의 표준입니다. 고순도 화학반응 . 알루미나와 붕소가 거의 없기 때문에 내부 시료를 오염시키지 않습니다. 일반적인 용도는 다음과 같습니다.

• 단결정 실리콘 성장: 대형 석영 도가니는 태양 전지 및 컴퓨터 칩용 실리콘 잉곳을 성장시키기 위해 며칠 동안 약 1420°C의 온도에서 용융된 실리콘을 유지하는 데 사용됩니다.
• 실험실 산성 소화: 석영은 대부분의 산(불화수소산 및 뜨거운 인산 제외)에 내성이 있으므로 샘플을 강한 무기산에 용해시키는 데 이상적입니다.
• 광섬유 생산: 석영의 높은 UV 투명도는 광섬유에 사용되는 용융 예비성형품에 필수적입니다.

선택 시기 Silica Crucibles

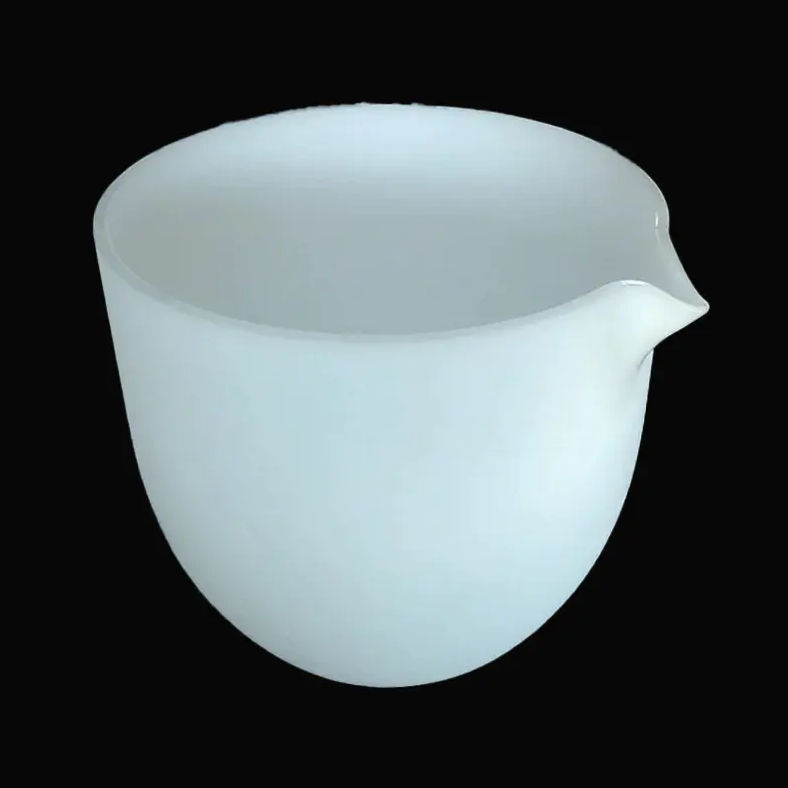

용융 실리카 도가니가 더 많습니다. 기계적으로 견고함 중공업 작업에 비용 효율적입니다. 불투명한 특성은 규사가 녹는 동안 갇힌 미세한 기포로 인해 실제로 단열에 도움이 됩니다. 일반적인 용도는 다음과 같습니다.

• 귀금속 정제: 금, 은, 백금을 녹이려면 유도로의 강한 열을 균열 없이 견딜 수 있는 도가니가 필요합니다.
• 유리 제조: 특수 유리 배치의 소규모 용해로로 사용됩니다.
• 투자 주조: 실리카 기반 세라믹 쉘과 도가니는 치수 안정성으로 인해 주조 공장에서 표준입니다.

유지 관리 및 수명 요소

이러한 도가니의 수명은 환경에 따라 결정됩니다. 화학적 부식 and 물리적 취급 두 가지 가장 큰 위협입니다. 석영 도가니는 알칼리 금속(나트륨, 칼륨)에 특히 민감합니다. 지문조차도 실투의 촉매제 역할을 할 만큼 충분한 나트륨을 유입할 수 있으며, 이로 인해 고온에서 도가니가 조기에 파손될 수 있습니다.

석영 또는 실리카 도가니의 수명을 연장하려면 다음 단계를 따르십시오.

1. 장갑 착용: 고순도 도가니의 내부나 외부를 맨손으로 만지지 마십시오. 기름과 염분 오염을 방지하려면 보푸라기가 없는 장갑을 사용하십시오.
2. 냉각 제어: 용융 실리카는 충격을 잘 처리하지만 석영은 다음과 같은 속도로 냉각되어야 합니다. 분당 5°C 이하 실투 범위(약 1000°C ~ 1200°C)를 넘을 때.
3. 적절한 청소: 10% 질산욕을 사용하여 금속 불순물을 제거한 후 탈이온수로 여러 번 헹굽니다.

결론: 선택 요약

석영과 실리카 중에서 선택하는 것은 전적으로 귀하의 선택에 달려 있습니다. 순도 요구 사항과 열 충격 요구 사항 비교 . 클린룸 환경에서 작업하거나 철 원자 하나가 배치를 망칠 수 있는 결정을 성장시키는 경우, 고순도 석영 도가니 필수입니다. 그러나 대부분의 야금, 보석 제조 및 도가니가 용광로 안팎으로 반복적으로 이동하는 일반적인 고열 응용 분야의 경우 용융 실리카 도가니 더 나은 내구성과 가치를 제공합니다.

이해함으로써 99.99% 순도 기준의 석영 대 실리카의 열충격 지배 , 엔지니어와 기술자는 안전성과 출력 품질을 모두 극대화하는 재료를 선택할 수 있습니다.
