석영 유리관이란 무엇입니까?

석영 유리관 초고순도 실리카 원료를 고온에서 녹여 정밀 가공한 특수 유리 소재입니다. 탁월한 종합 성능을 바탕으로 반도체, 광전자공학, 신에너지, 과학연구기기 등 첨단기술 분야에서 대체할 수 없는 역할을 담당하고 있습니다.

이 소재의 가장 두드러진 특징은 변형이나 균열 없이 극한의 온도 환경을 견딜 수 있는 우수한 내열성과 급격한 온도 변화에 적응할 수 있는 뛰어난 내열충격성입니다. 광학 측면에서 석영 유리관은 빛 투과율이 매우 높으며 자외선에서 적외선까지 광범위한 스펙트럼에 적합합니다. 또한 매우 강한 화학적 안정성을 가지며 대부분의 강산 및 고온 부식에 저항할 수 있으며 열악한 환경에서도 장기간 안정적으로 사용할 수 있습니다.

석영 유리관은 전기 절연성과 기계적 강도도 뛰어나 정밀 전자 및 광학 장치에 이상적입니다. 현대 제조 기술은 대형 고순도 석영 튜브를 생산할 수 있으며 특수 공정을 통해 성능을 조정하여 다양한 응용 시나리오의 요구 사항을 충족할 수 있습니다. 반도체 제조든, 광섬유 통신이든, 고급 과학 연구 장비든, 석영 유리관 핵심적인 역할을 수행하고 최첨단 기술 개발을 촉진합니다.

1. 재료의 성질
화학적 성질
석영 유리관의 뛰어난 화학적 안정성은 특수한 재료 구성과 구조에서 비롯됩니다. 이 고순도 실리카 소재는 거의 완벽한 화학적 불활성을 나타내며 실온에서 다른 물질과 거의 반응하지 않습니다. 이 제품은 진한 황산, 질산, 염산과 같은 강산뿐만 아니라 알코올, 케톤과 같은 유기 화합물을 포함하여 대부분의 무기산과 유기 용매에 강한 저항성을 가지고 있습니다. 고온 조건에서도 석영 유리관은 안정적인 화학적 특성을 유지할 수 있으므로 부식성 물질을 취급하는 데 이상적인 용기 소재입니다.

석영 유리관은 불화수소산과 뜨거운 인산에 대한 내성이 약합니다. 왜냐하면 이들 물질은 실리카와 특이적으로 반응할 수 있기 때문입니다. 마찬가지로 석영 유리관도 고온 및 강알칼리성 환경에서 부식되기 쉽습니다. 실제 적용에서는 이러한 특정 화학적 환경과의 접촉을 피하기 위해 특별한 주의를 기울여야 합니다. 매우 높은 재료 순도를 요구하는 반도체 제조 및 화학 생산과 같은 분야에서 석영 유리 튜브를 널리 사용하는 것은 이러한 독특한 화학적 안정성 때문입니다.

열적 특성
석영 유리관s 일반 금속재료가 감당할 수 없는 초고온 환경을 지속적으로 견딜 수 있습니다. 이러한 우수한 내열성은 특수한 원자 구조에서 비롯됩니다. 극도로 높은 온도 조건에서도 석영 유리관은 부드러워지거나 변형되지 않고 구조적 무결성을 유지할 수 있습니다. 더욱 놀라운 점은 급격한 온도 변화에도 크기가 거의 변하지 않는다는 점인데, 이는 재료과학에서는 극히 드문 일입니다.

이러한 독특한 열 안정성 덕분에 석영 유리관은 극한의 온도 환경에 이상적인 선택이 됩니다. 초고온부터 상온까지 균열이나 파손 없이 반복적으로 급속 냉각이 가능하며, 이는 잦은 열사이클이 필요한 산업 공정에서 중요합니다. 동시에 석영 유리관의 상대적으로 낮은 열전도율로 인해 고온 열원의 복사 및 전도를 효과적으로 차단할 수 있는 우수한 단열재가 됩니다.

광학적 특성
석영 유리관은 광학 특성 면에서 비교할 수 없는 장점을 보여줍니다. 스펙트럼 투과 범위가 매우 넓으며 심자외선부터 근적외선 영역까지 전자기파를 효율적으로 전송할 수 있습니다. 이러한 우수한 광학 특성은 정밀 광학 시스템의 핵심 구성 요소입니다. 다양한 응용 요구 사항에 따라 석영 유리관의 광학 특성을 원하는 방식으로 조정할 수도 있습니다.

특수 가공을 통해 특정 광학 특성을 지닌 석영 유리관을 제조할 수 있습니다. 예를 들어, 유백색 석영 튜브는 내부 미세 기포 구조를 통해 빛의 균일한 산란을 달성하며, 이는 부드러운 조명이 필요한 경우에 적합합니다. 특정 요소를 추가하면 특수 광학 필터링 장치용 선택적 광 투과 특성을 갖춘 유색 석영 튜브를 생산할 수 있습니다. 이러한 조정 가능한 광학 특성은 석영 유리관의 적용 범위를 크게 확장합니다.

기계적 및 전기적 특성
하지만 석영 유리관 경도와 강도가 높기 때문에 부서지기 쉬운 특성에 특별한 주의가 필요합니다. 이 소재는 충격이나 국부적인 응력을 받으면 갈라지기 쉽기 때문에 취급, 설치, 사용 시 특별한 주의가 필요합니다. 미세한 표면 처리 기술을 통해 석영 유리관은 가장 엄격한 광학 응용 요구 사항을 충족하기 위해 매우 높은 표면 마감을 얻을 수 있습니다.

전기적 특성면에서 석영 유리관은 우수한 절연 특성을 나타냅니다. 고온에서도 전도성의 큰 변화 없이 우수한 유전 특성을 유지할 수 있습니다. 이러한 안정적인 절연 특성으로 인해 고전압 전기 장비 및 전자 부품에 이상적인 절연 재료입니다. 동시에 석영 유리관은 내아크성이 뛰어나 강한 전기장 환경에서도 안전하게 사용할 수 있습니다.

표면 및 가공 특성
표면 및 가공 특성 석영 유리관 다양한 정밀 응용 분야의 요구 사항을 충족할 수 있습니다. 자연스러운 표면은 높은 수준의 마감 처리를 갖추고 있으며 정밀 연마 후 거의 완벽한 평탄도를 달성하여 레이저 등급 광학 부품의 엄격한 요구 사항을 충족할 수 있습니다. 석영 유리관의 표면은 투과율을 크게 높일 수 있는 반사 방지 코팅과 전도성을 부여할 수 있는 전도성 코팅과 같은 다양한 특수 코팅으로 도금될 수 있습니다.

가공 기술 측면에서 석영 유리관의 열간 가공에는 매우 높은 온도가 필요하며 일반적으로 특수 수소-산소 불꽃 장비를 사용하여 용접 또는 열간 성형을 수행합니다. 냉간 가공에는 절단 및 드릴링을 위한 다이아몬드 도구가 필요하며, 미세 균열이 확대되어 재료 강도에 영향을 미치는 것을 방지하기 위해 가공 후 가장자리를 화염 연마해야 합니다.

2. 제조공정
석영 유리관의 제조 공정은 최종 제품의 우수한 성능을 보장하기 위해 엄격한 품질 관리가 필요한 매우 정교한 공정입니다. 현재 주류 제조 방법에는 용융 신선 및 가공 성형이 포함되며 각 공정은 다양한 제품 요구 사항에 맞게 설계되었습니다.

용융 드로잉 생산 공정
연속 생산의 핵심 기술인 용융 연신 방식은 매우 정밀한 공정 흐름을 가지고 있습니다. 생산 초기에 선별된 고순도 석영사 원료가 특수 고온 용광로에 공급됩니다. 이 로는 특수 가열 방식을 사용하여 석영을 완전히 녹일 수 있는 초고온 환경을 조성합니다. 용해 과정에서 원료는 엄격한 정제 단계를 거치며, 고온 휘발 및 화학 반응을 통해 미량의 불순물과 기포를 제거합니다.

용융된 석영 유리 액체는 성형 영역으로 들어가고, 여기서 정밀한 성형 시스템을 통해 액체 유리가 관형 구조로 형성됩니다. 금형의 설계 및 제조에는 매우 높은 정밀도가 요구되며, 치수 공차는 매우 작은 범위 내에서 제어됩니다.

드로잉 공정에서 정밀하게 제어된 온도 구배는 유리액이 성형 중에 최고의 점도와 유동성을 유지하도록 보장합니다. 동시에 컴퓨터로 제어되는 견인 시스템은 유리관을 일정한 속도로 늘립니다. 이 속도는 유리액체의 냉각 속도와 완벽하게 일치하여 관 벽 두께의 균일성을 보장해야 합니다.

형성한 후, 석영 유리관 제품 품질을 보장하는 핵심 단계인 어닐링 공정에 들어갑니다. 어닐링로는 유리관이 미리 설정된 온도 곡선에 따라 천천히 냉각될 수 있도록 구역화된 온도 제어 설계를 채택합니다. 이 공정은 유리 내부의 잔류 응력을 효과적으로 제거하고 후속 처리 또는 사용 중에 제품의 균열이나 변형을 방지할 수 있습니다. 또한 열처리된 제품은 치수 측정, 응력 분석, 광학 성능 테스트 등 엄격한 품질 검사를 거쳐야 합니다.

가공성형 생산공정
가공 성형 방법은 주로 특수 형상의 석영 유리 제품 생산에 사용되며 공정 특성은 유연성과 정밀도에 더 중점을 둡니다. 이 공정에서는 엄격하게 선별되고 전처리된 고품질의 조립식 석영 유리 재료를 원료로 사용합니다.

처리 중에 작업자는 특별히 설계된 열처리 장비를 사용하여 석영 유리를 국부적으로 가열합니다. 성형을 위한 충분한 연화를 달성하고 재료 특성을 손상시키는 과도한 가열을 피하기 위해 가열 온도를 정밀하게 제어해야 합니다. 숙련된 기술자가 유리의 점성 유동 상태를 관찰하여 최적의 가공 시기를 판단합니다.

멀티 엘보우 파이프나 특수 형상 커넥터 등 복잡한 형상의 제품의 경우 일반적으로 성형을 완성하기 위해 특수 금형이 필요합니다. 금형 재료는 석영 유리의 가공 온도를 견딜 수 있으면서도 성형 표면의 평활도를 확보할 수 있어야 합니다. 일부 고정밀 경우에는 보다 정밀한 성형 제어를 달성하기 위해 컴퓨터 지원 CNC 가공 장비도 사용됩니다.

가공 및 성형 후의 제품도 미세 어닐링을 거쳐야 합니다. 퓨전 드로잉 방법과 달리 이러한 특수 형상 제품의 어닐링 공정에는 다양한 두께의 부품에 대한 응력 완화 요구 사항을 충족하기 위해 맞춤형 온도 곡선이 필요한 경우가 많습니다. 마지막으로 각 제품은 사용 요구 사항을 충족하는지 확인하기 위해 엄격한 외관 검사, 치수 측정 및 성능 테스트를 거쳐야 합니다.

두 프로세스의 품질 관리 시스템에는 원자재 검사, 프로세스 모니터링 및 완제품 검사와 같은 여러 링크가 포함됩니다. 현대적인 생산 라인에는 주요 공정 매개변수를 실시간으로 모니터링하여 생산 공정의 안정성과 제품 성능의 일관성을 보장하는 온라인 모니터링 시스템도 갖추고 있습니다.

이러한 정밀한 제조 공정을 통해 석영 유리관은 반도체 및 광학과 같은 고급 분야의 재료 성능에 대한 엄격한 요구 사항을 충족할 수 있습니다.

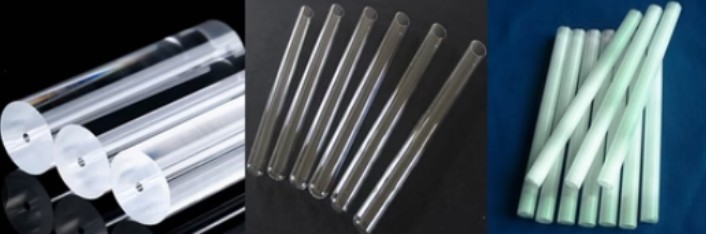

3. 주요 분류

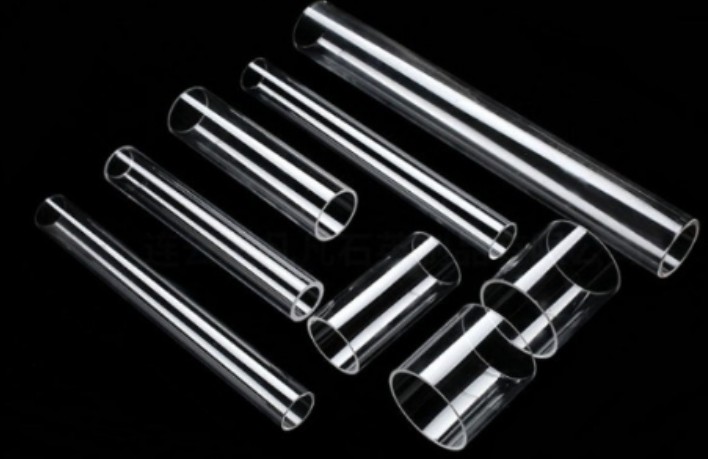

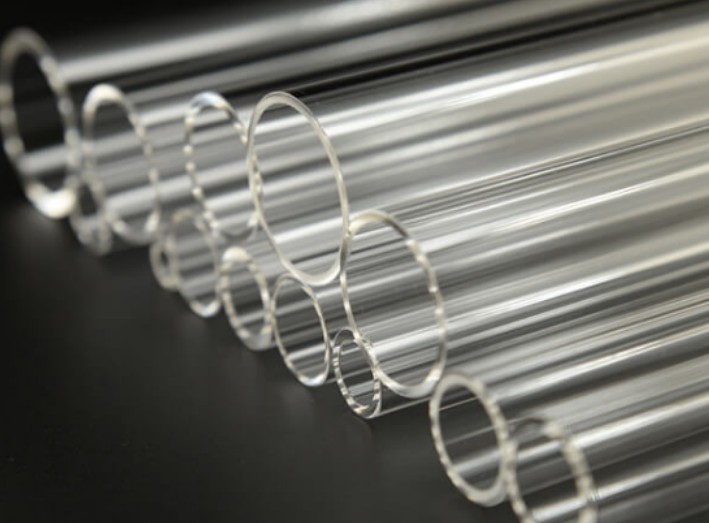

투명한 석영관
가장 기본형으로 투명의 성능이 우수합니다. 석영 유리관 엄격하게 통제되는 제조 과정에서 나옵니다. 이러한 종류의 튜브는 초고순도 석영사를 원료로 사용하고 특수 제련 공정을 통해 제거되어 매우 균질한 비정질 구조를 형성합니다. 미세구조가 조밀하고 균일하며, 광산란 중심이 거의 없어 광투과율이 우수합니다. 심자외선부터 근적외선까지 넓은 스펙트럼에서 안정적인 투과율을 유지할 수 있어 광학 시스템에 이상적인 소재입니다.

반도체 산업에서는 화학적 불활성 및 열적 안정성으로 인해 투명 석영 튜브가 확산로 튜브 및 에피택셜 반응 튜브와 같은 핵심 부품으로 널리 사용됩니다. 조명 분야에서는 고압 가스 방전 램프, 자외선 살균 램프 등 특수 광원의 발광 공동을 제조하는 데 사용됩니다. 과학 연구 장비의 광학 창 및 샘플 셀과 같은 주요 광학 구성 요소로 자주 사용됩니다. 또한 내시경과 같은 기기의 광 전송 부품으로 의료 장비에 일반적으로 사용됩니다.

타원형 석영관
오팔 석영 튜브의 특별한 외관은 내부에 고르게 분포된 서브미크론 버블 네트워크에서 비롯됩니다. 이러한 기포는 용융 공정 중 공정 매개변수를 정밀하게 제어하여 형성되며 기포의 크기와 분포 밀도는 튜브의 광학 특성에 직접적인 영향을 미칩니다. 버블 구조는 부드러운 빛 산란 효과를 낼 뿐만 아니라 소재의 열전도도를 크게 줄여 단열 특성도 우수합니다.

적외선 가열 분야에서 유백색 석영 튜브는 열복사를 고르게 분산시키고 국부적인 과열을 방지할 수 있습니다. 식품 가공 장비의 발열체 보호 튜브로 자주 사용되어 가열 효율을 보장하고 음식이 타는 것을 방지할 수 있습니다. 특수 조명 장치에서는 눈부심이 없는 균일한 면 광원을 만드는 데 사용됩니다. 일부 분석 장비는 균일한 감지 광 경로를 얻기 위해 유백색 석영 튜브를 샘플 챔버로 사용하기도 합니다.

컬러 석영관
유색 석영관의 제조 공정 요구 사항은 매우 높으며, 석영 유리의 기본 특성을 유지하면서 안정적인 착색 효과를 달성해야 합니다. 착색 공정은 일반적으로 특정 금속 산화물을 석영 매트릭스에 고르게 통합하기 위해 고온 용융 방법을 사용합니다. 다양한 착색제는 코발트 원소가 파란색을 생성하고, 망간 원소가 보라색을 생성하는 등 특징적인 흡수 스펙트럼을 생성합니다.

이러한 유색 튜브는 장식적일 뿐만 아니라 더 중요한 것은 선택적 필터링 특성을 가지고 있다는 것입니다. 무대 조명 시스템에서 유색 석영 튜브는 특정 색상의 빛을 직접 생성할 수 있습니다. 광학 실험 장치에서는 특정 파장에 대한 필터 요소로 사용할 수 있습니다. 일부 산업용 탐지 장비는 스펙트럼 분석을 위해 필터링 속성을 사용하기도 합니다. 특수하게 제조된 색상의 튜브는 유해한 방사선을 차단할 수 있으며 보호 장치에 사용됩니다.

특별한 모양의 석영관
특수 형상의 석영 튜브 제조는 석영 유리 가공 기술의 유연성을 충분히 보여줍니다. 응용 요구 사항에 따라 다중 각도 굽힘, T자형 3방향 튜브, 축소 연결 튜브 등을 포함하여 다양하고 복잡한 기하학적 모양으로 만들 수 있습니다. 이러한 특수 모양에는 일반적으로 열간 굽힘, 정밀 용접 및 기계 가공과 같은 여러 가공 기술의 조합이 필요합니다.

반도체 장비에서는 복잡한 가스 전달 시스템을 구축하기 위해 특수한 모양의 석영 튜브가 사용됩니다. 화학 생산에서 특수 모양의 석영 튜브는 까다로운 공정 요구 사항을 충족할 수 있습니다. 과학 연구 실험 장치에는 맞춤형 석영 배관 시스템이 필요한 경우가 많습니다. 일부 의료 장비는 특수 모양의 석영 튜브를 주요 기능 구성 요소로 사용하기도 합니다.

저수산기 튜브
저수산기 석영 튜브를 제조하려면 특별한 공정 제어가 필요합니다. 용융 분위기를 최적화하고 진공 탈기 기술을 사용하며 고순도 원료를 사용하면 재료의 수산기 함량을 크게 줄일 수 있습니다. 더욱 발전된 기술에는 후속 플라즈마 처리와 같은 특수 공정도 포함됩니다.

레이저 기술 분야에서 저수산기 튜브는 적외선 흡수 손실을 크게 줄여주며 고출력 레이저의 핵심 구성 요소입니다. 정밀 광학 시스템에서는 수산기로 인한 광학 왜곡을 줄일 수 있습니다. 일부 특수 광원 장비에는 스펙트럼 순도를 보장하기 위해 낮은 수산기 튜브가 필요합니다. 광섬유 통신 분야에서는 저손실 광섬유의 프리폼 소재로 사용됩니다.

4. 핵심 적용 분야
광전자공학 분야에서는, 석영 유리관 대체할 수 없는 역할을 합니다. 특수 광원의 핵심 부품으로 메탈 할라이드 램프, 고압 나트륨 램프 등을 포함한 고강도 가스 방전 램프의 제조에 널리 사용됩니다. 이러한 조명 장비는 작동 시 내부 온도가 섭씨 수천도에 도달할 수 있으며 강한 자외선 복사가 동반됩니다.

석영 유리관은 고온 저항성 및 자외선 방지 특성을 완벽하게 갖추고 있습니다. 자외선 기술을 적용할 때 석영 유리관은 UV 살균 램프, 자외선 경화 램프 및 기타 장비 제조에 선호되는 재료입니다. 자외선 투과율이 뛰어나 살균, 경화 효과를 보장합니다.

광섬유 통신 분야는 석영 유리관과 분리될 수 없습니다. 광섬유 프리폼의 모재인 고순도 석영관은 복잡한 증착과 드로잉 공정을 거쳐 최종적으로 광신호를 전달하는 광섬유를 형성하게 됩니다. 레이저 기술에서는 특수 처리된 석영 유리 튜브를 사용하여 레이저의 공진 공동 및 출력 창과 같은 주요 구성 요소를 제조합니다. 탁월한 광학 균일성과 열 안정성은 레이저 출력의 품질과 안정성을 보장합니다.

반도체 제조는 석영 유리관에 크게 의존합니다. 석영 유리 튜브는 칩 생산의 많은 핵심 링크에서 중요한 역할을 합니다. 단결정 실리콘의 성장 과정에서 고순도 석영 도가니와 열장 부품은 결정 성장을 위한 순수한 환경을 보장합니다. 확산 및 산화와 같은 고온 공정에서 석영 유리 튜브는 부식성 가스 및 극한의 온도를 견디기 위한 공정 공동 및 가스 전달 파이프라인으로 사용됩니다.

웨이퍼 가공 장비에서는, 석영 유리관 다양한 형태의 웨이퍼 캐리어, 가스 분배기 등 핵심 부품으로 제작됩니다. 광전지 산업은 특히 다결정 실리콘 잉곳과 단결정 실리콘 성장 장비에 많은 수의 석영 유리 튜브를 사용합니다. 석영관의 순도는 태양전지의 변환 효율에 직접적인 영향을 미칩니다. 반도체 프로세스 노드가 지속적으로 발전함에 따라 석영 유리관의 순도 및 평탄도 요구 사항이 점점 더 높아지고 있습니다.

화학 산업에서는 석영 유리관의 탁월한 화학적 안정성을 최대한 활용합니다. 강산, 강알칼리 등 부식성 매체를 처리하는 과정에서 석영 유리 반응기, 열교환기 및 기타 장비는 우수한 내식성을 나타냅니다. 실험실에서 석영 유리관은 스펙트럼 분석 샘플 셀, 고온 반응관 등과 같은 다양한 정밀 실험 장치로 만들어지며 화학적 불활성으로 인해 실험 데이터의 정확성이 보장됩니다.

분석 테스트 분야에서는 석영 큐벳, 광학 프리즘 및 기타 구성 요소가 스펙트럼 측정의 정확성을 보장합니다. 과학 연구 기관에서는 극한 조건에서 실험 요구 사항을 충족하기 위해 석영 유리관을 사용하여 고온 관찰 창, 진공 시스템 구성 요소 등과 같은 특수 실험 장치를 만드는 경우가 많습니다. 이 분야에 석영 유리관을 적용함으로써 화학 연구와 실험의 가능성이 크게 확대되었습니다.

산업용 난방 분야에서는 석영 유리관 적외선 히터의 방사관 및 보호 슬리브로 널리 사용됩니다. 높은 내열성으로 인해 가열 장비가 열악한 환경에서도 오랫동안 안정적으로 작동할 수 있습니다. 의료용 멸균 장비에서 석영 유리관으로 제작된 멸균 용기는 고온, 고압 증기의 반복 멸균에도 견딜 수 있습니다.

항공기 및 우주선의 관측창, 센서 보호 커버 등의 주요 부품은 특수 석영 유리관으로 제작되어 극한 환경에서도 신뢰성을 보장합니다. 식품가공산업에서는 석영유리관의 안전성과 무독성 특성을 활용하여 베이킹 장비용 가열관 등 식품과 직접 접촉하는 가열장치에 적용하고 있습니다.
