석영 도가니의 성능을 최적화하는 방법은 무엇입니까?

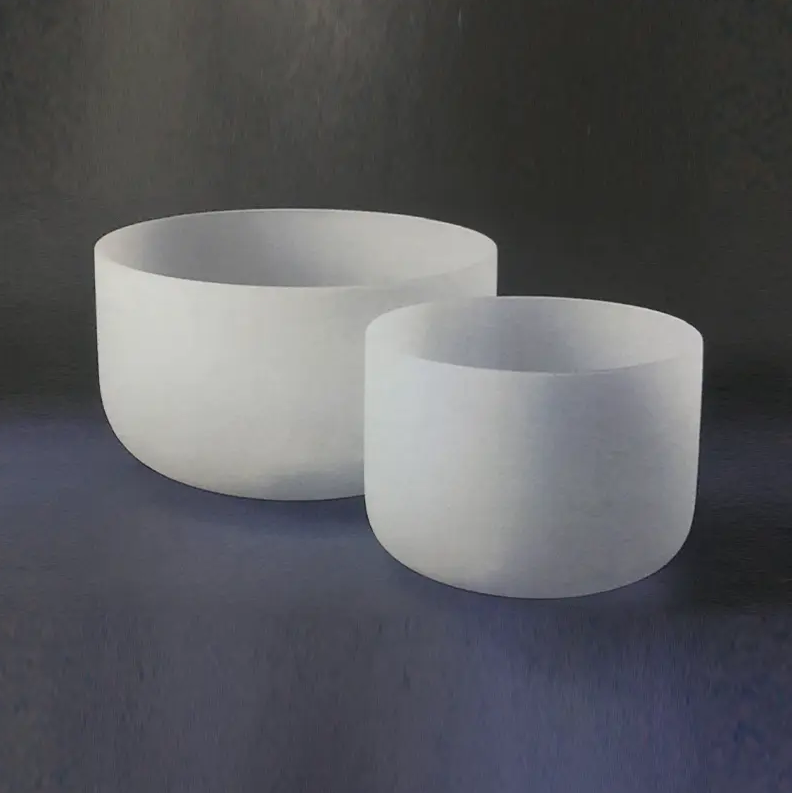

최적화를 위한 주요 전략 석영 도가니 성능

석영 도가니 성능을 최적화하는 가장 효과적인 방법은 열 구배를 제어하고, 엄격한 오염 프로토콜을 유지하며, 도가니 등급을 특정 공정 온도 및 화학적 환경에 맞추는 것입니다. 이 세 가지 요소가 함께 반도체, 태양광 및 실험실 응용 분야의 조기 고장 및 수율 손실의 대부분을 설명합니다. 다음 섹션에서는 실행 가능한 지침을 통해 각 최적화 수단을 분석합니다.

귀하의 공정에 적합한 도가니 등급을 선택하세요

전부는 아니다 석영 도가니 동등합니다. 원시 실리카의 순도, 제조 방법(융합 대 합성) 및 OH 함량이 모두 상위 서비스 온도와 내화학성을 결정합니다. 사양이 부족한 도가니를 사용하는 것이 조기 고장의 가장 일반적인 원인입니다.

일반적인 도가니 등급 비교

실리콘 초크랄스키(CZ) 공정의 경우 금속 불순물 수준이 아래인 합성 등급 도가니 총 1ppm 필수입니다. 표준 등급 재료를 사용하면 철, 알루미늄, 칼슘 오염물이 용융물에 직접 유입되어 소수 캐리어 수명과 장치 수율이 저하됩니다.

균열 방지를 위한 열 구배 제어

석영은 열팽창 계수가 매우 낮지만(~0.55 × 10⁻⁶/°C) 부서지기 쉽습니다. 급격한 온도 변화는 재료의 파열 계수를 초과하는 가파른 내부 응력 구배를 생성합니다( ~50MPa ), 균열 또는 치명적인 파손을 유발합니다.

권장 가열 및 냉각 램프 속도

• 200°C 미만: 200°C 이하로 상승 10°C/분 - 표면 수분과 흡착 가스는 점차적으로 빠져나가야 합니다.
• 200°C~600°C: 다음으로 제한 5°C/분 — 이 범위는 부피 변화가 중요한 α-β 크리스토발석 전이 영역을 교차합니다.
• 600 °C ~ 공정 온도: 3~5°C/분 이는 대형 도가니(직경 > 300mm)에 일반적입니다.
• 냉각: 항상 통제된 하강을 따르십시오. 800°C 이상에서 담금질하면 눈에 보이는 균열이 없더라도 되돌릴 수 없는 미세 균열이 발생합니다.

CZ 실리콘 성장에서 일반적인 관행은 도가니를 900°C로 유지하는 것입니다. 30~60분 실리콘 융점(1,414°C)으로 상승하기 전에 벽 두께 전반에 걸쳐 온도를 평형화하기 위한 초기 램프 동안.

실투를 최소화하여 수명 연장

무정형 실리카가 결정질 크리스토발석으로 변형되는 실투(실투)는 대략 1,000℃ 1,200°C 이상에서는 가속됩니다. 실투가 내벽 전체에 퍼지면 도가니는 기계적으로 불안정해지며 교체해야 합니다. 이는 고온 응용 분야에서 도가니 수명이 단축되는 주요 원인입니다.

실투 방지 대책

• 알칼리 금속 오염을 최소화합니다. 나트륨 및 칼륨 이온은 핵 생성 촉매 역할을 합니다. 나트륨을 함유한 지문 잔여물이라도 접촉점에서 유리질 제거를 시작할 수 있습니다.
• 보호 코팅을 사용하십시오. 내벽에 질화규소(Si₃N₄) 또는 황산바륨(BaSO₄)을 얇게 코팅하면 결정화 전면이 느려집니다. 태양광 응용 분야에서 BaSO₄ 코팅은 도가니 수명을 연장하는 것으로 나타났습니다. 15~30% .
• 누적된 고온 노출을 제한하십시오. 1,100°C 이상에서 총 시간을 추적합니다. 대부분의 고순도 도가니는 다음과 같은 등급을 받았습니다. 100~200시간 실투가 구조적으로 중요해지기 전 이 범위에서.
• 불활성 또는 환원 분위기에서 작동하십시오. 산소가 풍부한 환경은 결정핵 생성을 촉진하는 표면 산화 반응을 가속화합니다.

엄격한 오염 및 처리 프로토콜 구현

표면 오염은 실투를 유발할 뿐만 아니라 민감한 용융물에 불순물을 유입시킵니다. 반도체 CZ 공정에서 0.5μm 크기의 철 규화물 단일 입자는 충분한 철 오염을 생성하여 웨이퍼 소수 캐리어 수명을 인접한 결정 섹션에서 허용 가능한 한도 이하로 줄일 수 있습니다.

취급 및 청소 모범 사례

1. 항상 도가니를 다루십시오. 클린룸 장갑 (니트릴 또는 폴리에틸렌, 금속 없음) — 맨손으로 사용하지 마십시오.
2. 희석된 HF 용액으로 새 도가니를 사전 세척합니다(일반적으로 2~5%HF 10~15분 동안) 철저한 탈이온수 세척을 통해 제조 시 표면 금속 산화물을 제거합니다.
3. 최소한 120°C의 깨끗한 오븐에서 도가니를 건조시킵니다. 2시간 가열 중에 심하게 튀는 현상이 발생할 수 있는 흡착된 수분을 제거하기 위해 사용하기 전에 사용하십시오.
4. 밀봉된 먼지 없는 용기에 보관하십시오. 표준 실험실 환경에 짧은 노출이라도 소결 후 표면에 제거하기 어려운 미립자가 쌓일 수 있습니다.
5. 매번 사용하기 전에 UV 광선으로 내부 표면을 검사하십시오. 유기 잔류물은 형광을 발하며 세척이 불완전함을 나타냅니다.

도가니 로딩 및 충전 레벨 최적화

도가니를 로드하는 방법은 열 응력 분포와 용융 역학에 직접적인 영향을 미칩니다. 부적절한 로딩은 국부적인 핫스팟, 불균일한 결정화 및 도가니 수명을 단축시키는 기계적 응력 집중을 생성합니다.

• 정격 용량의 80% 이하로 채우십시오. 과도하게 채우면 고온에서 측벽의 정수압이 증가하며, 석영은 ~1,665°C(연화점) 이상에서 연화됩니다. 1,200°C에서는 지속적인 하중 하에서 크리프 변형을 측정할 수 있습니다.
• 충전 재료를 균일하게 로드합니다. 큰 폴리실리콘 덩어리를 한쪽에 배치하면 용해 중에 비대칭 가열이 발생하여 도가니 벽에 굽힘 모멘트가 발생합니다.
• 로딩하는 동안 충전물과 도가니 벽이 직접 접촉하지 않도록 하십시오. 로딩 중 충격은 도가니가 공정 온도에 도달한 후에만 전파되는 표면 아래 미세 균열의 주요 원인입니다.
• 회전 보조 프로세스(예: CZ 당김)의 경우 회전 동심도를 확인합니다. 심지어 0.5mm 편심 5~10rpm의 도가니 회전에서는 반복적인 기계적 응력이 발생하여 여러 번 실행하면 베이스가 피로해질 수 있습니다.

측정 가능한 지표를 기반으로 모니터링 및 교체

육안 검사에만 의존하면 조기 교체(비용 낭비) 또는 교체 지연(공정 실패 위험)이 발생합니다. 대신, 여러 지표를 결합하여 데이터 기반 결정을 내리세요.

교체 결정 기준

각 실행의 최고 온도, 지속 시간, 실행 후 검사 결과를 추적하는 Crucible 수명 주기 로그를 구현하면 일반적으로 다음과 같은 방법으로 예상치 못한 실패를 줄일 수 있습니다. 40~60% 대량 실리콘 잉곳 생산 작업의 데이터를 기반으로 시간 기반 교체만 비교한 것입니다.

대기 및 압력 제어 활용

작동 중 도가니 주변의 분위기는 도가니 재료와 용융 순도에 직접적인 영향을 미칩니다. 대기 조건 최적화는 표준 운영 절차에서 종종 간과되는 저비용, 고영향 수단입니다.

• 불활성 가스 퍼지(아르곤 또는 질소): 아르곤이 흐르는 곳 10~20L/분 CZ 용해로를 통과하면 용융물 표면에서 SiO2 증발이 감소합니다. 그렇지 않으면 더 차가운 용해로 벽에 침전되어 후속 사이클에서 용융물을 다시 오염시킬 수 있습니다.
• 감압 작동: 실행 중 20~50mbar (대기 대비) CZ 성장 동안 CO 분압을 감소시켜 석영 용해를 가속화하지 않고 결정에 탄소가 통합되는 것을 억제합니다.
• 수증기를 피하십시오: 용광로 분위기에 H2O가 10ppm만 있어도 용융물의 OH 함량이 눈에 띄게 증가하여 후속 저온 어닐링 단계에서 실리콘 웨이퍼의 산소 공여체 형성이 증가합니다.

요약: 실용적인 최적화 체크리스트

다음 체크리스트는 위에 설명된 핵심 작업을 반복 가능한 사전 실행 및 진행 중 프로토콜로 통합합니다.

1. 도가니 등급이 공정 온도 및 순도 요구 사항과 일치하는지 확인하세요.
2. 묽은 HF로 세척하고 탈이온수로 헹구고 120°C에서 2시간 이상 건조합니다.
3. UV 광선으로 내부 표면을 검사합니다. 잔여물이나 미세 균열이 보이는 도가니는 거부합니다.
4. 80% 이하의 용량까지 균일하게 충전하십시오. 적재 중 벽 충격을 피하십시오.
5. 프로토콜별 램프 온도: 200~600°C 전이 영역에서 5°C/분 이하, 열 평형을 위해 900°C에서 유지합니다.
6. 실행 전반에 걸쳐 불활성 가스 흐름과 목표로 압력을 유지합니다.
7. 통제된 하강으로 시원함; 800 °C 이상에서는 절대 담금질하지 마십시오.
8. 재사용을 위해 정리하기 전에 실행 데이터를 기록하고 실투, 벽 감화 및 오염 지표를 검사합니다.

이러한 단계를 일관되게 적용하면 평균 도가니 서비스 수명이 연장되고, 실행당 재료 비용이 절감되며, 가장 중요한 것은 그 안에서 성장한 제품 용융물이나 결정의 품질이 보호됩니다.
